IP Adress & Subnetting

Internet Protocol (IP) address adalah alamat numerik yang ditetapkan untuk sebuah komputer yang berpartisipasi dalam jaringan komputer yang memanfaatkan Internet Protocol untuk komunikasi antara node-nya. Walaupun alamat IP disimpan sebagai angka biner, mereka biasanya ditampilkan agar memudahkan manusia menggunakan notasi, seperti 208.77.188.166 (untuk IPv4), dan 2001: db8: 0:1234:0:567:1:1 (untuk IPv6). Peran alamat IP adalah sebagai berikut: "Sebuah nama menunjukkan apa yang kita mencari. Sebuah alamat menunjukkan di mana ia berada. Sebuah route menunjukkan bagaimana menuju ke sana."



     Alamat IP (Internet Protocol Address atau sering disingkat IP) adalah deretan angka biner antar 32-bit sampai 128-bit yang dipakai sebagai alamat identifikasi untuk tiap komputer host dalam jaringan Internet. Panjang dari angka ini adalah 32-bit (untuk IPv4 atau IP versi 4), dan 128-bit (untuk IPv6 atau IP versi 6) yang menunjukkan alamat dari komputer tersebut pada jaringan Internet berbasis TCP/IP.

Sistem pengalamatan IP ini terbagi menjadi dua, yakni:

• IP versi 4 (IPv4)
• IP versi 6 (IPv6)

Alamat IP versi 4

Alamat IPv4 terbagi menjadi beberapa jenis, yakni sebagai berikut:

• Alamat Unicast, merupakan alamat IPv4 yang ditentukan untuk sebuah antarmuka jaringan yang dihubungkan ke sebuah internetwork IP. Alamat Unicast digunakan dalam komunikasi point-to-point atau one-to-one.
• Alamat Broadcast, merupakan alamat IPv4 yang didesain agar diproses oleh setiap node IP dalam segmen jaringan yang sama. Alamat broadcast digunakan dalam komunikasi one-to-everyone.
• Alamat Multicast, merupakan alamat IPv4 yang didesain agar diproses oleh satu atau beberapa node dalam segmen jaringan yang sama atau berbeda. Alamat multicast digunakan dalam komunikasi one-to-many.

Representasi Alamat

     Alamat IP versi 4 umumnya diekspresikan dalam notasi desimal bertitik (dotted-decimal notation), yang dibagi ke dalam empat buah oktet berukuran 8-bit. Dalam beberapa buku referensi, format bentuknya adalah w.x.y.z. Karena setiap oktet berukuran 8-bit, maka nilainya berkisar antara 0255 (meskipun begitu, terdapat beberapa pengecualian nilai). hingga

Alamat IP yang dimiliki oleh sebuah host dapat dibagi dengan menggunakan subnet mask jaringan ke dalam dua buah bagian, yakni:

• Network Identifier/NetID atau Network Address (alamat jaringan) yang digunakan khusus untuk mengidentifikasikan alamat jaringan di mana host berada. Template:BrSemua sistem di dalam sebuah jaringan fisik yang sama harus memiliki alamat network identifier yang sama. Network identifier juga harus bersifat unik dalam sebuah internetwork. Alamat network identifier tidak boleh bernilai 0 atau 255.
• Host Identifier/HostID atau Host address (alamat host) yang digunakan khusus untuk mengidentifikasikan alamat host di dalam jaringan. Nilai host identifier tidak boleh bernilai 0 atau 255 dan harus bersifat unik di dalam network identifier di mana ia berada.

Kelas A

     Alamat-alamat unicast kelas A diberikan untuk jaringan skala besar. Nomor urut bit tertinggi di dalam alamat IP kelas A selalu diset dengan nilai 0 (nol). Tujuh bit berikutnya—untuk melengkapi oktet pertama—akan membuat sebuah network identifier. 24 bit sisanya (atau tiga oktet terakhir) merepresentasikan host identifier. Ini mengizinkan kelas A memiliki hingga 126 jaringan, dan 16,777,214 host tiap jaringannya. Alamat dengan oktet awal 127 tidak diizinkan, karena digunakan untuk mekanisme Interprocess Communication (IPC) di dalam mesin yang bersangkutan.

Kelas B

     Alamat-alamat unicast kelas B dikhususkan untuk jaringan skala menengah hingga skala besar. Dua bit pertama di dalam oktet pertama alamat IP kelas B selalu diset ke bilangan biner 10. 14 bit berikutnya (untuk melengkapi dua oktet pertama), akan membuat sebuah network identifier. 16 bit sisanya (dua oktet terakhir) merepresentasikan host identifier. Kelas B dapat memiliki 16,384 network, dan 65,534 host untuk setiap network-nya.

Kelas C

     Alamat IP unicast kelas C digunakan untuk jaringan berskala kecil. Tiga bit pertama di dalam oktet pertama alamat kelas C selalu diset ke nilai biner 110. 21 bit selanjutnya (untuk melengkapi tiga oktet pertama) akan membentuk sebuah network identifier. 8 bit sisanya (sebagai oktet terakhir) akan merepresentasikan host identifier. Ini memungkinkan pembuatan total 2,097,152 buah network, dan 254 host untuk setiap network-nya.

Kelas D

     Alamat IP kelas D disediakan hanya untuk alamat-alamat IP multicast, sehingga berbeda dengan tiga kelas di atas. Empat bit pertama di dalam IP kelas D selalu diset ke bilangan biner 1110. 28 bit sisanya digunakan sebagai alamat yang dapat digunakan untuk mengenali host. Untuk lebih jelas mengenal alamat ini, lihat pada bagian Alamat Multicast IPv4.

Kelas E

     Alamat IP kelas E disediakan sebagai alamat yang bersifat "eksperimental" atau percobaan dan dicadangkan untuk digunakan pada masa depan. Empat bit pertama selalu diset kepada bilangan biner 1111. 28 bit sisanya digunakan sebagai alamat yang dapat digunakan untuk mengenali host.



Alamat IP lainnya

    Jika ada sebuah intranet tidak yang terkoneksi ke internet, semua alamat IP dapat digunakan. Jika koneksi dilakukan secara langsung (dengan menggunakan teknik routing) atau secara tidak langsung (dengan menggunakan proxy server), maka ada dua jenis alamat yang dapat digunakan di dalam internet, yaitu public address (alamat publik) dan private address (alamat pribadi).

Alamat publik

     Alamat publik adalah alamat-alamat yang telah ditetapkan oleh InterNIC dan berisi beberapa buah network identifier yang telah dijamin unik (artinya, tidak ada dua host yang menggunakan alamat yang sama) jika intranet tersebut telah terhubung ke Internet.

Ketika beberapa alamat publik telah ditetapkan, maka beberapa rute dapat diprogram ke dalam sebuah router sehingga lalu lintas data yang menuju alamat publik tersebut dapat mencapai lokasinya. Di internet, lalu lintas ke sebuah alamat publik tujuan dapat dicapai, selama masih terkoneksi dengan internet.

Alamat ilegal

     Intranet-intranet pribadi yang tidak memiliki kemauan untuk mengoneksikan intranetnya ke internet dapat memilih alamat apapun yang mereka mau, meskipun menggunakan alamat publik yang telah ditetapkan oleh InterNIC. Jika sebuah organisasi selanjutnya memutuskan untuk menghubungkan intranetnya ke internet, skema alamat yang digunakannya mungkin dapat mengandung alamat-alamat yang mungkin telah ditetapkan oleh InterNIC atau organisasi lainnya. Alamat-alamat tersebut dapat menjadi konflik antara satu dan lainnya, sehingga disebut juga dengan illegal address, yang tidak dapat dihubungi oleh host lainnya.

Alamat Privat

     Setiap node IP membutuhkan sebuah alamat IP yang secara global unik terhadap internetwork IP. Pada kasus internet, setiap node di dalam sebuah jaringan yang terhubung ke internet akan membutuhkan sebuah alamat yang unik secara global terhadap internet. Karena perkembangan internet yang sangat amat pesat, organisasi-organisasi yang menghubungkan intranet miliknya ke internet membutuhkan sebuah alamat publik untuk setiap node di dalam intranet miliknya tersebut. Tentu saja, hal ini akan membutuhkan sebuah alamat publik yang unik secara global.

Subnetting adalah teknik memecah suatu jaringan besar menjadi jaringan yang lebih kecil dengan cara mengorbankan bit Host ID pada subnet mask untuk dijadikan Network ID baru.

Analogynya seperti dibawah ini.

     Jika terdapat 120 orang siswa SMA memilih jurusan IPA, akan lebih baik bila seluruh total siswa tersebut dibagi menjadi 4 kelas sehingga masing-masing kelas terdiri dari 30 orang siswa dari pada dijadikan 1 kelas besar tanpa ada pembagian. Kosep pembagian seperti inilah yang dianut dalam subnetting.

Contoh:

     Alamt IP 192.168.10.0 dengan subnet mask default 255.255.255.0 didefinisikan sebagai kelas C yang yang berarti alamat IP tersebut tanpa subnetting hanya memiliki satu alamat network dengan 254 buah alamat IP yang dapat dibuat (192.168.10.1 s/d 192.168.10.254).

     Sekarang kita akan membagi network yang sudah ada kedalam beberapa sub network menggunakan teknik subnrtting dengan cara mengganti beberapa bit Host ID yang ada pada subnet mask dengan angka 1.

Sebelum subnetting:

IP addres : 192.168.10.0
Subnet Mask dalam Biner : 11111111.11111111.11111111.00000000
Subnet Mask dalam Desimal : 255.255.255.0

Stelah DiSubnetting Menjadi:


IP addres : 192.168.10.0
Subnet Mask dalam Biner : 11111111.11111111.11111111.11000000
Subnet Mask dalam Desimal : 255.255.255.192

     Perhatikan bilangan biner yang di ganti, 2 bit angka 0 pada bagian Host ID saya ganti dengan 11 sehingga didapatkan subnet baru 255.255.255.192(anda tentu diperbolehkan mengganti dengan biner 111.1111.11111.111111 atau 1111111). Terus apa yang bisa lita lakukan dengan subnet yang baru tersebut?, Biasanya pembahasanya meliputi :
Berapa jumlah subnet?
Berapa jumlah host persubnet?
Berapa jumlah rentang Ip dan Ip yang bisa digunakan?
nah dibawah ini akan saya bahas... ;)

1). Menentukan Jumlah subnet (Sub Jaringan) baru yang terbentuk.
gunakan rumus 2^n-2 dengan n adalah jumlah bit 1 pada host ID yang telah dimodifikasi(11000000), maka didapat 2^n-2 =2. jadi IP 192.168.10.0 setelah
di subnetting didapatkan 2 subnet baru.

2. Menetukan Jumlah Host persubnet (Per sub Jaringan)
    Gunakan rumus 2^h-2, dengan h adalah jumlah bit 0 pada host ID (11000000),maka
di dapat 2^h-2=62, jadi terdapat 62 host persubnet. atau dengan kata lain dari 2 kelompok sub jaringan yang ada, masing-masing sub jaringan dapat menampung 62 komputer dengan alamat IP yang berbeda.

Perhatian: karena pada contoh ini kita menggunakan kelas c, jadi penghitungan bit 0
hanya dilakukan mulai dari octat ke 4 saja. untuk kelas A anda harus menhitungnya
mulai dari octat ke 2,3 dan 4 serta kelas B mulai dari octat ke 3 dan 4 selama octat-octat
tersebut tidak bernilai 1.

3. Menentukan Block subnet dan rentang IP Address
   Block subnet diperoleh dengan cara mengurangi 256(2^8) dengan angka dibelakang subnet musk yang telah dimodifikasi, 256-192=64, setelah itu jumlahkan angka hasil pengurangan ini sampai sama dengan angka dibelakang subnet sehingga didapat 64+64=128, 128+64=192. jadi kelompok IP address yang diterapkan pada 2 sub jaringan baru tersebut adalah 64:

192.168.10.64 s/d 192.168.127, subnet ke 1

192.168.10.128 s/d 192.168.191, subnet ke 2

4. Menentukan IP Address yang bisa digunakan.
    Dari rentang IP Address pada masing-masing subnet diatas tidak semuanya dapat digunakan.

IEEE ( 802.3, 802.5, 802.11 )

IEEE 802.3

     IEEE 802.3 adalah sebuah kumpulan standar IEEE yang mendefinisikan lapisan fisik dan sublapisan media access control dari lapisan data-link dari standar Ethernet berkabel. IEEE 802.3 mayoritas merupakan teknologi Local Area Network (LAN).

Sebuah frame IEEE 802.3 terdiri atas beberapa field sebagai berikut:

•   Header IEEE 802.3:

o Preamble
o Start Delimiter
o Destination Address
o Source Address
o Length

•   Header IEEE 802.2 Logical Link Control:

o Destination Service Access Point (DSAP)
o Source Service Access Point (SSAP)
o Control

• Payload

• Trailer IEEE 802.3:

o Frame Check Sequence (FCS)

Preamble

     Field Preamble adalah sebuah field berukuran 7 byte yang terdiri atas beberapa bit angka 0 dan 1 yang dapat melakukan sinkronisasi dengan perangkat penerima. Setiap byte dalam field ini berisi 10101010.

Start Delimiter

     Field Start Delimiter adalah sebuah field berukuran 1 byte yang terdiri atas urutan bit 10101011, yang mengindikasikan permulaan frame Ethernet yang bersangkutan. Kombinasi antara field Preamble dalam IEEE 802.3 dan Start Delimiter adalah sama dengan field Preamble dalam Ethernet II, baik itu ukurannya maupun urutan bit yang dikandungnya.

Destination Address

     Field Destination Address adalah field berukuran 6 byte yang sama dengan field Destination Address dalam Ethernet II, kecuali dalam IEEE 802.3 mengizinkan ukuran alamat 6 byte dan juga 2 byte. Meskipun demikian, alamat 2 byte tidak sering digunakan.

Source Address

     Field Source Address adalah field berukuran 6 byte yang sama dengan field Source Address dalam Ethernet II, kecuali dalam IEEE 802.3 mengizinkan ukuran alamat 6 byte dan juga 2 byte. Meskipun demikian, alamat 2 byte tidak sering digunakan.

Length

     Field Length adalah sebuah field yang berukuran 2 byte yang mengindikasikan jumlah byte dimulai dari byte pertama dalam header LLC hingga byte terakhir field Payload. Field ini tidak memasukkan header IEEE 802.3 atau field Frame Check Sequence. Ukuran minimumnya adalah 46 (0x002E), dan nilai maksimumnya adalah 1500 (0x05DC).

Destination Service Access Point

     Field Destination Service Access Point (DSAP) adalah sebuah field berukuran 1 byte yang mengindikasikan protokol lapisan tinggi yang digunakan oleh frame pada node tujuan. Field ini adalah salah satu dari field-field IEEE 802.2 Logical Link Control (LLC). Field ini bertindak sebagai tanda pengenal protokol (protocol identifier) yang digunakan di dalam format frame IEEE 802.3. Nilai-nilainya ditetapkan oleh IANA.

Source Service Access Point
Field Source Service Access Point (SSAP) adalah sebuah field berukuran 1 byte yang mengindikasikan protokol lapisan tinggi yang digunakan oleh frame pada node sumber. Field ini adalah salah satu dari field-field IEEE 802.2 Logical Link Control (LLC). Field ini bertindak sebagai tanda pengenal protokol (protocol identifier) yang digunakan di dalam format frame IEEE 802.3.

 IEEE 802.5 (token ring)

     Merupakan LAN ring yang populer yang beroperasi pada kecepatan antara 4 s.d 16 Mbps.
Berdasarkan alokasi channelnya, jaringan broadcast dapat dibagi menjadi dua, yaitu statik dan dinamik. Jenis al;okasi statik dapat dibagi berdasarkan waktu interval-interval diskrit dan algoritma round robin, yang mengijinkan setiap mesin untuk melakukan broadcast hanya bila slot waktunya sudah diterima. Alokasi statik sering menyia-nyiakan kapasitas channel bila sebuah mesin tidak punya lgi yang perlu dikerjakan pada saat slot alokasinya diterima. Karena itu sebagian besar sistem cenderung mengalokasi channel-nya secara dinamik (yaitu berdasarkan kebutuhan).

IEEE 802.11 (Wireless Local Area Network, WLAN)

     Didirikan pada September 1990 dengan tugas menyatukan ide-ide mutakhir dalam pengembangan teknologi WLAN dengan kecepatan di atas 1Mb/s. Standar terakhir yang telah diterbitkan kelompok ini adalah IEEE 802.11n, yang kecepatannya 600x target yang ditetapkan. Proyek yang saat ini tengah dikerjakan berusaha mencapai target baru sebesar 5000 Mb/s.

Standard IEEE 802.11 telah membaur dalam dunia Internet nirkawat beberapa tahun terakhir. WiFi menjadi layanan yang harus ada di kantor, rumah, hotel, resto, bandara, dan nyaris segala tempat. Notebook, smartphone, kamera, dan berbagai gadget takkan lengkap tanpa WiFi. Dan adik kandung WiFi, yaitu WiMAX (yang dikerjakan kelompok kerja lain, IEEE 802.16), mulai menjadi pesaing nyata bagi teknologi seluler.

WDS ( Wireless Distribution System )

     Wireless Distribution System (WDS) Memungkinkan Interconnection Beberapa Access Point dalam Suatu Environment Wireless Network dengan Wireless Distribution System (WDS) memungkinkan jaringan wireless dikembangkan menggunakan beberapa access point tanpa harus memerlukan backbone kabel jaringan untuk menghubungkan mereka, seperti cara tradisional.

     Suatu access point bisa menjadi sebuah station utama, relay, atau remote base station. Suatu base station utama pada umumnya dihubungkan dengan system Ethernet. Base station relay merelay station-2 kepada base station utama atau relay station lainnya. Remote base station menerima koneksi dari clients wireless dan melewatkannya ke main station atau ke relay station juga. Koneksi antar clients menggunakan MAC address dibanding memberikan spesifikasi IP address. Semua base station dalam Wireless Distribution System (WDS) harus dikonfigure menggunakan channel radio yang sama, methoda inkripsi (tanpa inkripsi, WEP, atau WAP) dan juga kunci inkripsi yang sama. Mereka bisa dikonfigure dengan menggunakan SSID (service set identifiers) yang berbeda sebagai identitas. Wireless Distribution System (WDS) juga mengharuskan setiap base station untuk bisa melewatkan kepada lainnya didalam system.

      Wireless Distribution System (WDS) bisa juga direferensikan sebagai mode repeater karena dia bisa tampak sebagai Bridge dan juga menerima wireless clients pada saat bersamaan (tidak seperti system bridge tradisional). Tetapi perlu juga diperhatikan bahwa throughput dalam metoda ini adalah menjadi setengahnya untuk semua clients yang terhubung secara wireless. Wireless Distribution System (WDS) bisa digunakan dalam dua jenis mode konekstivitas antar Access point

• Wireless Bridging dimana komunikasi access points Wireless Distribution System hanya satu dengan lainnya (antar AP) dan tidak membolehkan wireless clients lainnya atau Station(STA) untuk mengaksesnya.

• Wireless repeater dimana access point berkomunikasi satu sama lain dan juga dengan wireless Station (STA)

      Kunci inkripsi yang secara dinamis di berikan dan dirotasi biasanya tidak disupport dalam koneksi Wireless Distribution System (WDS). Ini berarti dynamic inkripsi WPA (Wi-Fi Protected Access) dan technology dynamic key lainnya dalam banyak kasus tidak dapat digunakan, walaupun WPA menggunakan pre-shared key adalah memungkinkan. Hal ini dikarenakan kurangnya standarisasi dalam issue ini, yang mungkin saja di selesaikan dengan standard 802.11s mendatang. Sebagai akibatnya cukuplah kunci static WEP dan WPA yang bisa digunakan dalam koneksi Wireless Distribution System, termasuk segala station yang difungsikan sebagai access point WDS repeater. Akan tetapi sekarang ini sudah banyak vendor yang telah engadopsi standard 802.11i dalam produk access point mereka sehingga WPA / WPA2 adalah standard keamanan koneksi mereka (setidaknya yang mereka claim). Gambar dibawah ini adalah access point yang dihubungkan dengan WDS Link point-to-point :

WDS Point to Point - Diagram

      Dengan Wireless Distribution System, anda bisa membangun infrastrucktur wireless tanpa harus membangun backbone kabel jaringan sebagai interkoneksi antar bridge. Wireless Distribution System
fitur memungkinkan kita membuat jaringan-2 wireless yang besar dengan cara membuat link beberapa wireless access point dengan WDS Links. Wireless Distribution System normalnya digunakan untuk membangun jaringan yang besar dimana menarik kabel jaringan adalah tidak memungkinkan, alias mahal, terbatas, atau secara fisik tidak memungkinkan untuk ditarik.

WDS Point to Multi Point

      Gambar diatas ini adalah contoh konfigurasi WDS Link yang menghubungkan Point to multi point WDS Link. Sementara gambar dibawah berikut ini menggambarkan contoh diagram WDS Link yang berfungsi sebagai WDS Repeater.

WDS Repeater

Wireless Bridge dan Wireless Repeater
      Pada diagram tiga gambar diatas, WDS dapat di bangun dalam beberapa konfigurasi, point-to-point; point-to-multipoint; dan WDS repeater.

Wireless Bridge

      Wireless Distribution System yangditunjukkan pada gambar dibawah ini sering disebut sebagai konfigurasi “wireless bridge”, karena terjadi koneksi dua jaringan LAN pada layer data link. Access point bertindak sebagai standard bridge yang melewatkan traffic antar WDS Link (link yang menghubungkan ke access point / bridge lainnya) dan sebuah Ethernet port. Sebagai standard bridge, access point mempelajari MAC address sampai 64 wireless dan atau total 128 piranti wireless dan wired, yang dikoneksikan ke masing-2 port Ethernet untuk membatasi jumlah data yang dilewatkan. Hanya data yang ditujukan kepada station yang diketahui berada pada peer Ethernet link, data multicast atau data dengan tujuan yang tidak diketahui yang perlu dilewatkan ke peer access point melalui WDS link.

Menghubungkan Acces Point

Alat dan Bahan
     - Wireless AP sebanyak 3 buah.
     - Switch
     - Notebook 3 buah
     - Kabel UTP (straight)

Langkah Langkah Percobaan
     - Pertama buat access point dengan mengkonfigurasinya seperti percobaan yang lalu.
     - Ketik IP Address default Access Point pada browse, kemudian msukkan username dan password seperti gambar ini :

                               Kemudian Klik Run Wizard, Lalu akan muncul seperti gambar di bawah ini :

Masukkan Password, kemudian klik next

                                    Masukkan SSID dan pilih channel





















                                        Pilih Jenis Security Yang ingin dipakai

                               Masukkan Password di kolom first key

                               Setelah itu akan restart seperti gambar dibawah

                                         Atur DHCP server. Ubah IP Assigment. Range 10. Gateway. Lalu apply.

Sambungkan Kabel LAN ke AP dan Switch. cek koneksi dengan komputer lain dengan ping seperti gambar dibawah :

Lap Prak. Jarkom 3 : Membuat Jaringan WLAN

1. Alat dan Bahan
   - Laptop
   - Wireless D-Link DWL-2100AP

2. Langkah Percobaan

    - Dalam Percobaan ini Kita memakai Access point Dlink DWL-2100AP yang memiliki alamat IP default 192.168.0.50. Tujuannya diberi IP adalah agar kita bisa mengkonfigurasi melalui browser.

    - Hubungkan Wireless ke laptop menggunakan kabel LAN, kemudian atur IP dengan cara : local Area Connection -> local area properties -> internet protocol (TCP/IP) properties sehingga

      menjadi seperti pada gambar berikut :

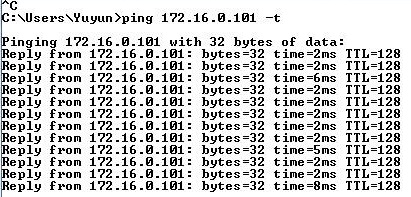

 - Cek Koneksi Laptop dengan AP, apakah sudah terkoneksi. cara ceknya dengan menggunakan ping. jika terlihat seperti gambar dibawah berarti laptop telah terkoneksi dan bila belum akan muncul tulisan Request Time Out.



   - Masuk ke browser lalu ketikkan IP default AP (192.168.0.50). lalu akan muncul kolom seperti dibawah. isi username dengan nama admin.

- Lalu akan muncul window seperti dibawah. Untuk menjalankan system konfigurasi Wireless, pilihlah run wizard lebih praktis untuk melakukan konfigurasi.



- Kemudian muncul window untuk mengisikan password baru.

- Isi Nama SSID, dan pilih sesuai data yang ada pada channel (untuk memberi ruang beberapa laptop yang nantinya akan terkoneksi dengan wireless)



- Pilih Jenis security pada listbox.

- Pilih Key type (Hex), key size, dan First Key (password untuk membuka koneksi Wireless).



-  Konfigurasi selesai, selanjutnya klik restart untuk mengapply konfigurasi yang dibuat.



 - Setelah selesai restart akan muncul window seperti ini.

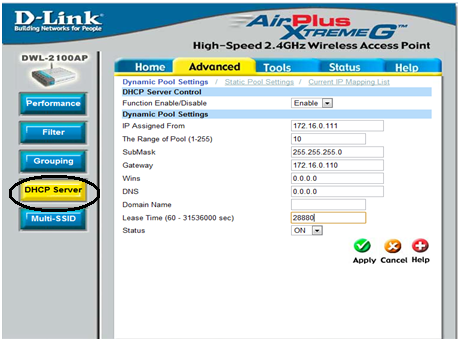

  - Kemudian atur DHCP Server Wirelees sebagai titik referensi IP address laptop yang akan dihubungkan.

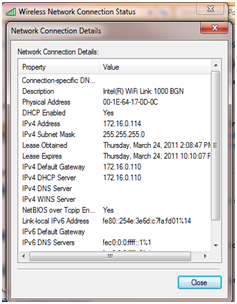

  - Buka Wireles Connection, apakah wireless yang dibuat sudah ada. kemudian pilih wireless yang dibuat tersebut.



 - Kemudian akan muncul security, masukkan password yang tadi dibuat.



 - Untuk melihat setting yang kita buat, bisa dilihat seperti gambar dibawah.

Mengenal Tentang Kabel UTP

Mengenal Tentang Kabel UTP

Materi : Windows Networking

LANGKAH - LANGKAH MEMBUAT KABEL UTP

Kabel UTP atau Unshielded Twisted Pair atau Ethernet Cable atau kita biasa menyebutnya dengan kabel LAN adalah kabel yang digunakan untuk menghubungkan antar peralatan yang berhubungan dengan computer network (komputer, hub, switch, router). Kabel ini bentuknya seperti kabel telefon, hanya lebih besar. Yang dimaksud dengan kabel UTP adalah hanya kabelnya, sedangkan kepala kabelnya adalah 8 position modular connectors (8P8C) yang biasa disebut RJ-45 (RJ=register jack).

Jenis kabel
berdasarkan kapasitas


• 10BASE-T : 10 Mbps (mega bit per second)

• Cat 5 (Category 5) / 100BASE-TX : 100 Mbps

• Cat 6 (Category 6) / 1000BASE-T : 1000 Mbps (1 Gbps)

Berdasarkan urutan kabel
ada dua macam susunan kabel:

➢ TIA/EIA-568-A (T568A)

putihhijau-hijau-putihoranye-biru-putihbiru-oranye-putihcoklat-coklat ➢ TIA/EIA-568-B (T568B)
putihoranye-oranye-putihhijau-biru-putihbiru-hijau-
putihcoklat-coklat

Untuk perangkaian kabel straight dan cross sbb:


• Straight (Straight-through): T568A vs T568A atau T568B vs T568B (lebih sering dipakai)

Cross (Crossover): T568A vs T568B

Penggunaan jenis kabel

Kabel Cat 5 biasa digunakan untuk menghubungkan antara hub/router/switch ke PC karena koneksi ini tidak memakai traffic data yang besar sehingga 10 MBps sudah cukup.
Sedangkan Cat 6 digunakan untuk menghubungkan antar hub/router/switch karena hubungan ini biasanya melibatkan banyak PC sehingga traffic data akan menjadi lebih besar pula.
Analoginya seperti jalan, cat 6 diibaratkan jalan raya (4 jalur), sedangkan cat 5 seperti jalan biasa (2 jalur).
Bila ingin menggunakan Cat 6 untuk semua koneksi boleh – boleh saja, tapi akan agak mubazir jadinya.
Sedangkan kalau ingin hemat dan menggunakan Cat 5 semua, jangan kaget kalau koneksi jadi lambat...


Sedangkan yang membedakan kapan menggunakan kabel straight dan kapan menggunakan kabel cross adalah mesin apa yang ingin kita hubu ngkan. Bila PC ke router gunakan kabel straight, kalau PC ke PC gunakan kabel cross.

Daftarnya sebagai berikut:


• pc - router/hub/switch : straight

• hub - router : straight

• pc - pc : cross

• router -router : cross

• hub - hub : cross

Pembuatan kabel cross dan straight

untuk membuat kabel diperlukan alat2 sebagai berikut
 :

• Kabel UTP (panjang secukupnya)


• RJ-45 (8P8C modular jack)


• Crimp tool (untuk motong kabel dan masang RJ-45)

• Cable tester (tentunya untuk ngetes kabel)

Langkah pembuatan:

1.  Kupas bungkus kabel, akan terlihat 8 kabel kecil warna-warni, cukup, ga usah dikupas lagi sampai terlihat kabel tembaganya (untuk ngupas bisa pakai crimping tool atau gunting/silet/cutter,dkk)

2.  Urutkan kabel sesuai urutan yang diinginkan, T568A atau T568B

3.  Tempelkan kabel2 sesuai urutan secara mendatar (pegang aja pake tangan, bukan di lem/solatip)

    4.  Potong sekaligus dengan crimping tool hingga ujung2

    5.  Masukkan ujung2 kabel kedalam RJ-45

6.  Dorong2 kabel masuk RJ45 sampai terasa benar2 masuk/mentok

      7.Gunakan crimping tool untuk memasang RJ-45: cari lobang di cripting         tool yang pas untuk kepala RJ-45, masukkan RJ-45(yang sudah dimasuki kabel) kedalam lobang itu, tekan cripting tool sampai terdengar "klik"

   8. Lakukan langkah 1-7 untuk ujung satunya lagi

9.  Test kabel dengan cable tester: masukkan kabel ke cable tester, nyalakan, kalau kedelapan lampu kecil bisa menyala (gantian nyalanya) berarti kabel sudah tersambung dengan baik

Lan Dan Wan

Pengertian LAN

Local Area Network biasa disingkat LAN adalah jaringan komputer yang jaringannya hanya mencakup wilayah kecil, seperti jaringan komputer kampus,gedung, kantor, dalam rumah, sekolah atau yang lebih kecil.

Sebuah jaringan area lokal (LAN) adalah jaringan komputer yang mencakup area fisik kecil, seperti rumah, kantor, atau sekelompok kecil bangunan, seperti sekolah, atau bandara. Karakteristik yang menentukan LAN, berbeda dengan wide-area network (WAN), termasuk mereka yang biasanya lebih tinggi kecepatan transfer data, tempat geografis yang lebih kecil, dan kurangnya kebutuhan telekomunikasi leased baris.

Local Area Network (LAN) adalah sejumlah komputer yang saling dihubungkan bersama di dalam satu areal tertentu yang tidak begitu luas, seperti di dalam satu kantor atau gedung. Secara garis besar terdapat dua tipe jaringan atau LAN, yaitu jaringan Peer to Peer dan jaringan Client-Server. Pada jaringan peer to peer, setiap komputer yang terhubung ke jaringan dapat bertindak baik sebagai workstation maupun Server.Sedangkan pada jaringan Client-Server, hanya satu komputer yang bertugas sebagai server dan komputer lain berperan sebagai workstation.

Saat ini, kebanyakan LAN berbasis pada teknologi IEEE 802.3 Ethernet menggunakan perangkat switch, yang mempunyai kecepatan transfer data 10, 100, atau 1000 Mbit/s. Selain teknologi Ethernet, saat ini teknologi 802.11b (atau biasa disebut Wi-fi) juga sering digunakan untuk membentuk LAN. Tempat-tempat yang menyediakan koneksi LAN dengan teknologi Wi-fibiasa disebut hotspot.

Transmisi data dalam LAN mempunyai kecepatan yang berbeda dan dapat dikatagorikan :

1. High speed network
2. Medium speed network
3. Low speed network

            Pada sebuah LAN, setiap node atau komputer mempunyai daya komputasi sendiri, berbeda dengan konsep dump terminal. Setiap komputer juga dapat mengakses sumber daya yang ada di LAN sesuai dengan hak akses yang telah diatur. Sumber daya tersebut dapat berupa data atau perangkat seperti printer. Pada LAN, seorang pengguna juga dapat berkomunikasi dengan pengguna yang lain dengan menggunakan aplikasi yang sesuai.

Berbeda dengan Jaringan Area Luas atau Wide Area Network (WAN), maka LAN mempunyai karakteristik sebagai berikut :

1. Mempunyai pusat data yang lebih tinggi
2. Meliputi wilayah geografi yang lebih sempit
3. Tidak membutuhkan jalur telekomunikasi yang disewa dari operator telekomunikasi



Biasanya salah satu komputer di antara jaringan komputer itu akan digunakan menjadi server yang mengatur semua sistem di dalam jaringan tersebut.

Sebuah komputer jaringan yang mencakup area yang relatif kecil. Kebanyakan LAN terbatas di satu gedung atau beberapa gedung. Namun, satu LAN dapat dihubungkan ke LAN lain atas jarak melalui saluran telepon dan gelombang radio. Sebuah sistem yang terhubung LAN dengan cara ini disebut wide-area network (WAN).

Sebagian besar LAN menghubungkan workstation dan komputer pribadi. Setiapnode (individu komputer) di sebuah LAN memiliki CPU dengan yangmengeksekusi program, tetapi juga dapat mengakses data dan perangkat di manapun pada LAN. Ini berarti bahwa banyak pengguna dapat berbagi perangkat mahal, seperti laser printer, serta data. Pengguna juga dapat menggunakan LAN untuk berkomunikasi dengan satu sama lain, dengan mengirimkan e-mail atau terlibat dalam obrolan sesi.

Ada banyak jenis LAN Ethernets yang paling umum untuk PC. KebanyakanApple Macintosh jaringan didasarkan pada Apple AppleTalk sistem jaringan, yang dibangun ke dalam komputer Macintosh.

Karakteristik sebagai berikut LAN membedakan satu dari yang lain:

• Topologi: pengaturan geometrik perangkat di dalam jaringan. Sebagai contoh,perangkat dapat diatur dalam sebuah cincin atau dalam garis lurus.
• Protokol: Aturan-aturan dan spesifikasi pengkodean untuk mengirim data. Protokol juga menentukan apakah menggunakan jaringan peer-to-peer atau klien / server arsitektur.
•  Media: Beberapa jaringan media tanpa menghubungkan sama  sekali,bukannya berkomunikasi melalui gelombang radio.

LAN mampu mengirimkan data pada tingkat yang sangat cepat, jauh lebih cepat dibandingkan data dapat dikirim melalui saluran telepon, tetapi jaraknya terbatas, dan juga ada batas jumlah komputer yang dapat melekat pada satu LAN.

Pengertian MAN

Merupakan versi LAN yang berukuran lebih besar dan biasanya memakai teknologi yang sama dengan LAN. MAN biasanya mampu menunjang data dan suara, bahkan dapat berhubung dengan jaringan telivisi kabel.

Metropolitan area network atau disingkat dengan MAN adalah suatu jaringan dalam suatu kota dengan transfer data berkecepatan tinggi, yang menghubungkan berbagai lokasi seperti kampus, perkantoran, pemerintahan, dan sebagainya.

Metropolitan Area Network (MAN) adalah jaringan komputer besar yang mencakup wilayah metropolitan atau kampus. Cakupan geografis yang jatuh antara WAN dan LAN. Mans menyediakan konektivitas Internet untuk LAN di daerah metropolitan, dan menghubungkan mereka ke daerah yang lebih luas jaringan seperti Internet.

Jaringan MAN adalah gabungan dari beberapa LAN. Jangkauan dari MAN ini antar 10 hingga 50 km, MAN ini merupakan jaringan yang tepat untuk membangun jaringan antar kantor-kantor dalam satu kota antara pabrik/instansi dan kantor pusat yang berada dalam jangkauannya.

Pengertian WAN

WAN adalah singkatan dari istilah teknologi informasi dalam bahasa Inggris:Wide Area Network merupakan jaringan komputer yang mencakup area yang besar sebagai contoh yaitu jaringan komputer antar wilayah, kota atau bahkan negara, atau dapat didefinisikan juga sebagai jaringan komputer yang membutuhkan router dan saluran komunikasi publik.

wide area network (WAN) adalah jaringan komputer yang mencakup area yang luas (misalnya, jaringan link komunikasi silang yang metropolitan, regional, atau batas-batas nasional .Hal ini berbeda dengan jaringan wilayah pribadi (PANS), jaringan area lokal (LAN), jaringan area kampus (kaleng), ataujaringan area metropolitan (Mans).

Kegunaan WAN

WAN digunakan untuk menghubungkan jaringan lokal yang satu dengan jaringan lokal yang lain, sehingga pengguna atau komputer di lokasi yang satu dapat berkomunikasi dengan pengguna dan komputer di lokasi yang lain.

Selain itu WAN juga digunakan untuk menghubungkan LAN dan jenis-jenis jaringan bersama-sama, sehingga pengguna dan komputer di satu lokasi dapat berkomunikasi dengan pengguna dan komputer di lokasi lain. Banyak WAN dibangun untuk satu organisasi tertentu dan swasta.

WAN sering dibangun dengan menggunakan leased line. Pada setiap akhir leased line, sebuah router terhubung ke LAN di satu sisi dan sebuah hub dalam WAN di sisi lain. Alih-alih menggunakan leased line, WAN dapat juga akan dibangun dengan menggunakan lebih murah sirkuit switching atau packet switching metode. Jaringan protokol termasuk TCP / IP menyediakan transportasi dan menangani fungsi. Protokol termasuk paket di atas SONET / SDH, MPLS, ATM dan Frame relay sering digunakan oleh penyedia layanan untuk memberikan link yang digunakan dalam WAN. X.25 adalah sebuah protokol WAN awal yang penting, dan sering dianggap sebagai “kakek” dari Frame Relay karena banyak yang mendasarinya dan fungsi protokol X.25masih digunakan sampai sekarang (dengan upgrade) oleh Frame Relay.

Penelitian akademik wide area network dapat dibagi menjadi tiga bidang:

1.       Mathematical model,
2.       emulasi jaringan dan
3.       simulasi jaringan.

Peningkatan kinerja kadang-kadang disampaikan melalui WAFS atau optimasi WAN. Tingkat transmisi biasanya berkisar dari 1200 bps sampai 6 Mbps, meskipun beberapa koneksi seperti ATM dan garis tersewa dapat mencapai kecepatan lebih dari 156 Mbps. Komunikasi khas yang digunakan dalam WAN adalah saluran telepon, microwave link & satelit saluran.

Baru-baru ini dengan proliferasi biaya rendah Internet konektivitas banyak perusahaan dan organisasi telah berpaling ke VPN untuk menghubungkan jaringan mereka, menciptakan sebuah WAN dengan cara itu. Perusahaan seperti Cisco, New Edge Networks dan Check Point menawarkan solusi untuk membuat jaringan VPN.

REFERENSI
Modul tentang perkembangan wireless.
Modul jaringan dan komunikasi data.
Modul desain system.
http://www.sysneta.com/jaringan-wan
