Laporan Praktikum Jaringan Komputer

Praktikum Jaringan Komunikasi 1

Materi : Windows Networking

Judul Praktikum : Konfigurasi Jaringan Pada Sistem Operasi Windows Menggunakan LAN

Persiapan
1. PC atau Laptop

2. SWITCH

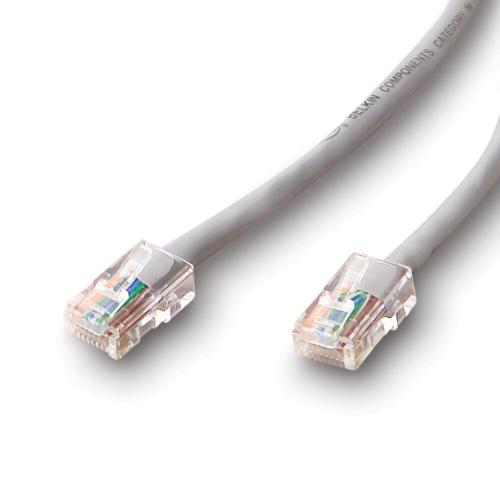

3. Kabel UTP

Kabel straight digunakan untuk menghubungkan perangkat yang berbeda misalnya switch dengan laptop, sedangkan kabel cross digunakan untuk menghubungkan perangkat yang sama misalnya switch dengan switch

Langkah langkah
1. Persiapan        a. Siapkan beberapa laptop dengan sistem operasi Microsoft Windows XP atau 7        b. Kabel UTP jenis Straight dan Cross        c. Switch/Hub
2. Langkah Percobaan          a. Siapkan semua bahan yang dibutuhkan

b. Pasang kabel UTP pada switch lalu pasang kabel UTP pada laptop atau PC sesuai dengan  nomor kabel pada switch

c. Setting jaringan pada baris 1, 2, dan 3. Dengan cara:

1.      Masuk ke jendela kontrol panel kemudian pilih Network and Sharing Center . Klik pada Local Area Networking  .

LANGKAH PRAKTIKUM

==============================

1.  Physical Layer

    Setelah Laptop dalam keadaan hidup, pasangkan ujung connector A ke dalam port kartu jaringan pada laptop dan ujung connector B ke dalam port Hub pada Switch.
Note* : Turn Off- kan Windows Firewall terlebih dahulu pada semua laptop.



2. Network Layer
    Atur IP address, caranya masuk ke jendela kontrol panel kemudian pilih Network and Sharing Center. Klik pada Local Area Networking

Kemudian akan mencul jendela baru seperti ini.

klik pada Properties, kemudian pilih Internet Protocol Version 4 (TCP/iPv4). Lalu Tekan OK.

 Lakukan konfigurasi supaya perangkat tersebut memiliki IP dengan
perintah:

172.10.0.*

*Tips: ganti * dengan angka 21 –28, dan jangan ada yang menggunakan angka yang
sama


Catat pada laporan sementara hasil perubahan




3. Transport Layer
     Lakukan pengecekan jaringan dengan protokol ICMP, dengan perintah “ping” dengan tujuan IP address dari komputer yang lain.
# ping 172.10.0.1
*Catatan: IP 192.168.0.1 adalah IP dari komputer lain.
2. Catat pada laporan sementara hasil dari perintah “ping” tersebut.


Pengujian

  Setelah berhasil ping dan Laptop terkoneksi dengan komputer lain cobalah untuk berbagi file dengan laptop lain yang telah terhubung dengan jaringan satu baris dengan cara klik kanan pada folder atau file Anda , lalu pilih properties seperti pada gambar dibawah ini :

  Setelah itu, pilih sharing kemudian klik Share this folder  on the network and allow network users to change my files kemudian klik Apply dan OK maka file atau folder telah disharing.

                Kita bisa menggunakan aplikasi net meeting yang tersedia pada windows
